華雄雙組固定剪叉式升降平臺產品詳述
前些日子，我司根據客戶的實際需求給之設計了一款雙組固定剪叉式升降平臺，客戶用后非常滿意，小編現將此款升降機械產品做一詳述。如下：

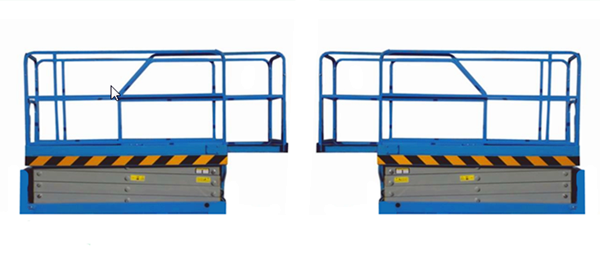

雙組固定剪叉式升降平臺
材料及配置
1 臺面 4mm平板折彎
2 剪叉支桿 160*80矩形管
3 底上架 14#槽鋼
4 油缸 80/60
5 液壓油管 2-10-43MPa 雙層鋼網高壓油管
6 功率及電壓 3kw/380v
7 控制形式 地面、臺面上下雙控制
8 軸銷 60# 圓鋼配做，調質處理。
9 升降速度 4-6米/分鐘，下降速度可調（側移速度2/分鐘）
10 除銹處理 拋丸、噴砂除銹處理；除去鋼結構構件表面的銹蝕及飛濺，能使鋼構件表面產生一定程度的凹凸不平的效果，增大粉末的附著力。
操作方法
升降平臺非工作狀態時收藏在地坑內，平臺工作臺面與地面平齊（護欄需拆卸下來）；工作時，先將護欄插接到工作臺面邊緣套筒中固定牢靠，工件置于升降平臺工作臺面上方，按動“起升”按鈕，當平臺升降到工作位置時，按下“停止”按鈕（平臺最高處設有限位裝置，當平臺上升到最大高度時，平臺自動斷電，平臺停止上升動作），按動“伸出”按鈕將平臺伸縮臺面伸出，伸縮臺面前端開400mm門，實現兩個平臺對接作業；作業完畢后，按動“收回”按鈕，將伸縮臺面收回，按動“下降”按鈕，平臺下降，平臺最低位置設有限位裝置，當平臺降到最低位置時，平臺斷電，此為一個工作循環。
為防止伸縮臺面沒有完全收回時，升降平臺下降壓碰其他工件，將平臺升降動作與伸縮臺面設計為互鎖形式，只有伸縮臺面全部收回后，升降平臺才能升降動作。
升降平臺主要參數如下：
Ø 平移行程 ≥1400mm ；
Ø 臺面載荷 ≥300kg ；
Ø 平移速度 ≥2米/分鐘 ；
Ø 控制方式：電動控制， 臺面加裝線控手柄；
Ø 護欄形式：高1200mm ， 四面護欄（兩側留門）。
